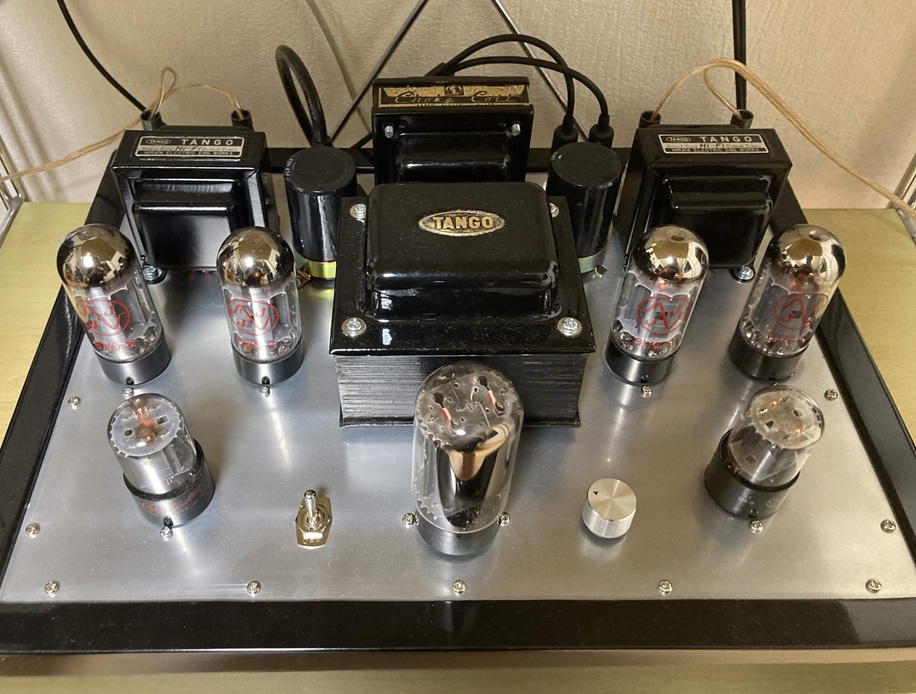

1.完成品紹介
今回製作したのは、6V6を使用したプッシュプル・アンプです。
初めて真空管パワーアンプを制作したのですが、高電圧で基盤を使わない空中配線ということもありかなり苦労しました。
配線もかなりぐちゃぐちゃになってしまった….
メインパーツ&使用真空管↓
出力段： 6V6（プッシュプル）
位相反転： 6SN7
整流 :5u4g
電源トランス: tango st-220
出力トランス:tango u15-8
チョークトランス:山水
このアンプの最大の特徴 一般的な「初段（電圧増幅）→ 位相反転 → 出力段」という3段構成ではなく、あえて初段を省き、入力信号を直接6SN7のLTP（ムラード型位相反転回路）に入れる「2段構成」を採用しました。
信号の通過経路を極限までシンプルにすることで、真空管本来のピュアで鮮度の高いサウンドを引き出すことを狙っています。
2.回路について

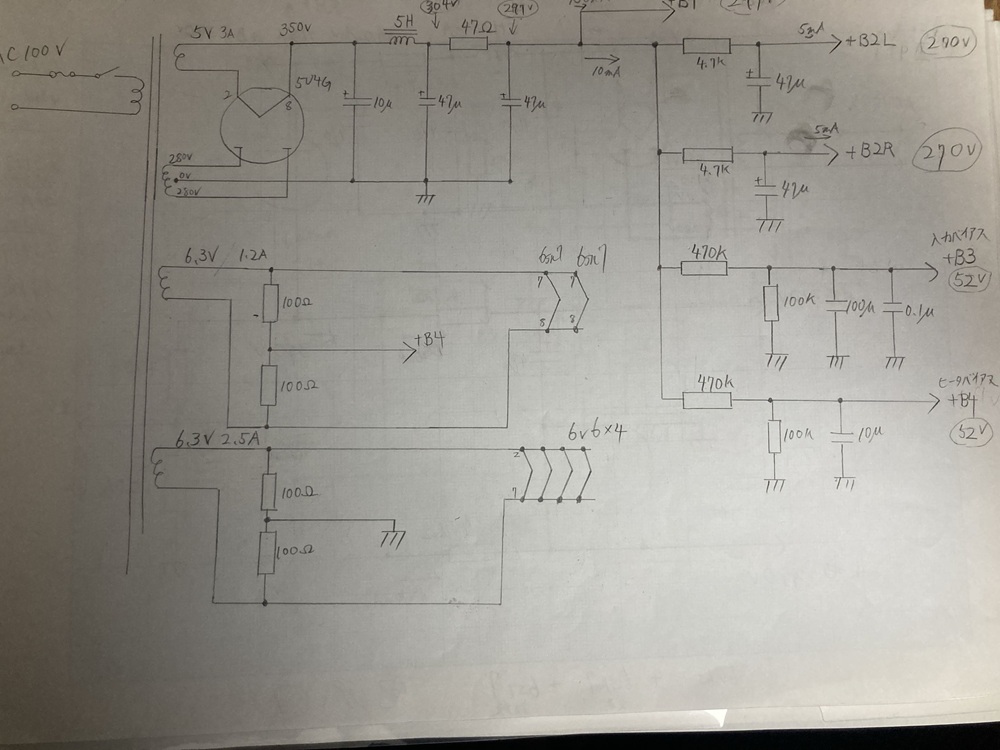

電源回路
AC280vから5u4gで整流してCLCRCフィルタを通してB1電源その後ltp用電源を左右と入力バイアスとヒーターバイアス電源をつくりました。
整流直後のコンデンサは22ufでその後は47ufのブロックコンデンサになってます。
〇で囲んでいる数値は実測値になります。
計算していた値よりも5vくらい低くなりましたが特に問題ありませんでした
今回ltpの入力にバイアスをかけるのでヒーターとカソード電位差が大きくなりノイズがでるのを防ぐために6sn7にヒーターバイアスをかけました。

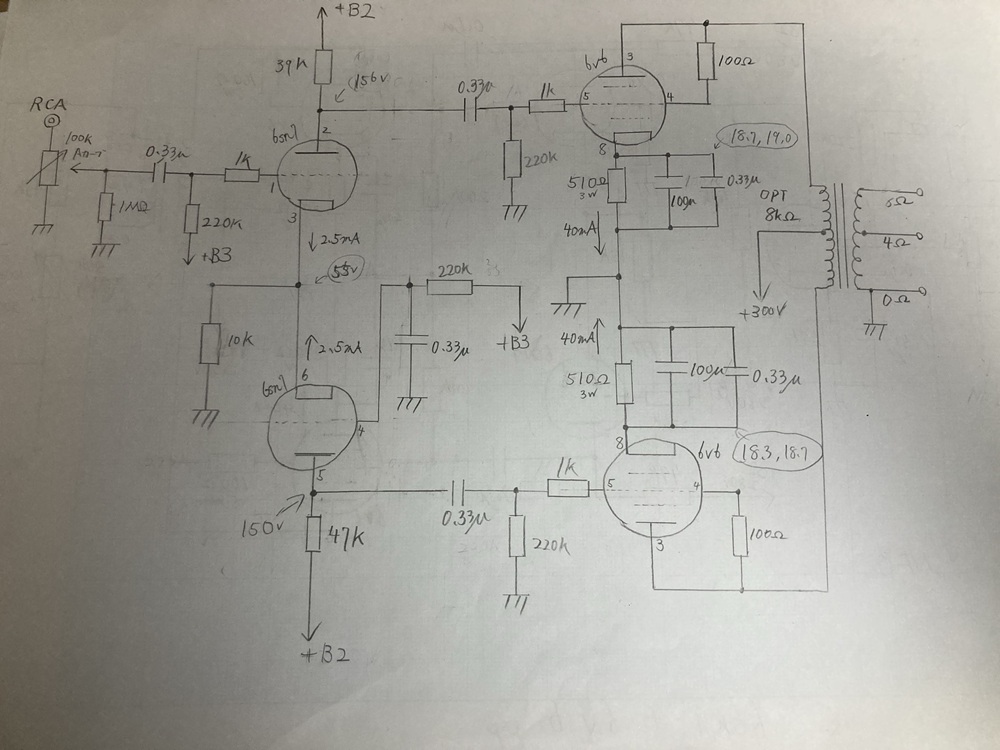

初段レスLTP（差動増幅）回路
6sn7には入力バイアスをかけるの必要がありました。
またltpでは上下の増幅率に若干の差ができるため、上下でプレートを違うものにして同じ増幅率になるようにしました。
（実際ちゃんと同じになっているかはわかりません）
6V6の自己バイアス
カソード抵抗には独立で510Ωを採用しました。100ufのコンデンサの0.33ufのフィルムコンデンサを並列に接続して高域特性を向上させました。
3.制作過程
シャーシも購入しようか悩んだのですが、いいサイズとデザインのものがなかなか見当たらず、制作することにしました。

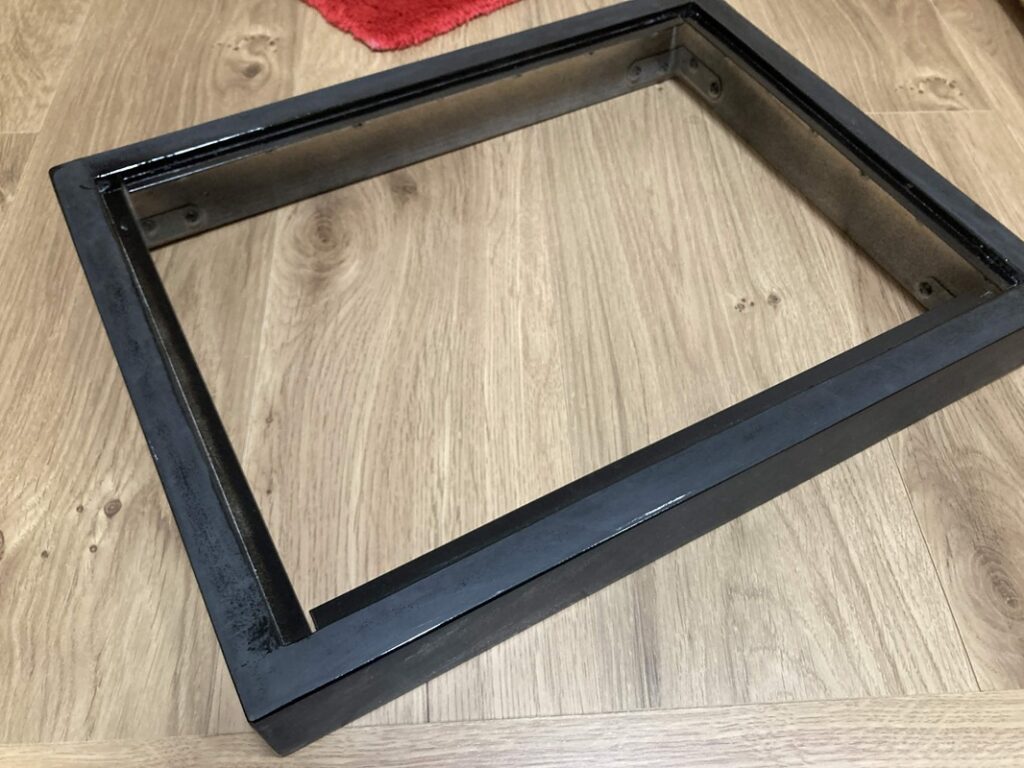

シャーシは側面を木で天板を2mmのアルミ板にしました。

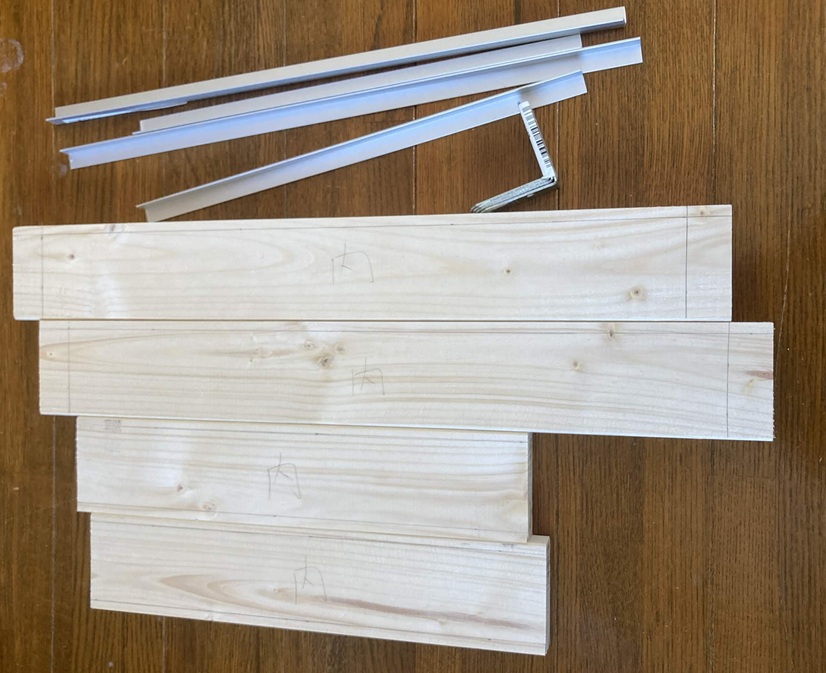

ホームセンターで木材を購入してカットしてもらい、L字金具を取り付け

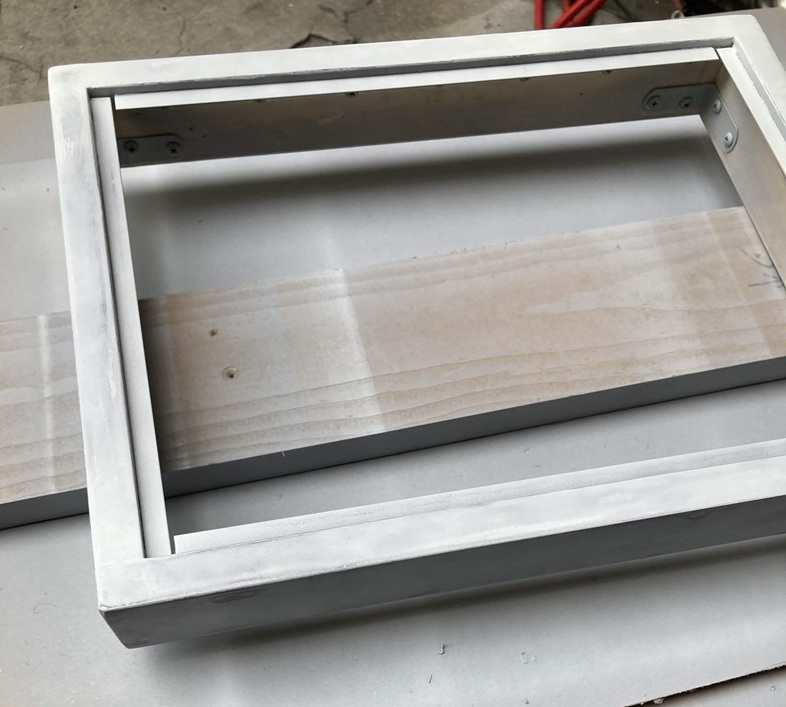

木の味を出すのもいいかなと思ったのですが今回はピアノブラックに塗装していくことにしました。
ソフト99のプラサフスプレーとブラックで塗装して、ウレタンクリアを吹いて磨いて、コンパウンドまでやります。

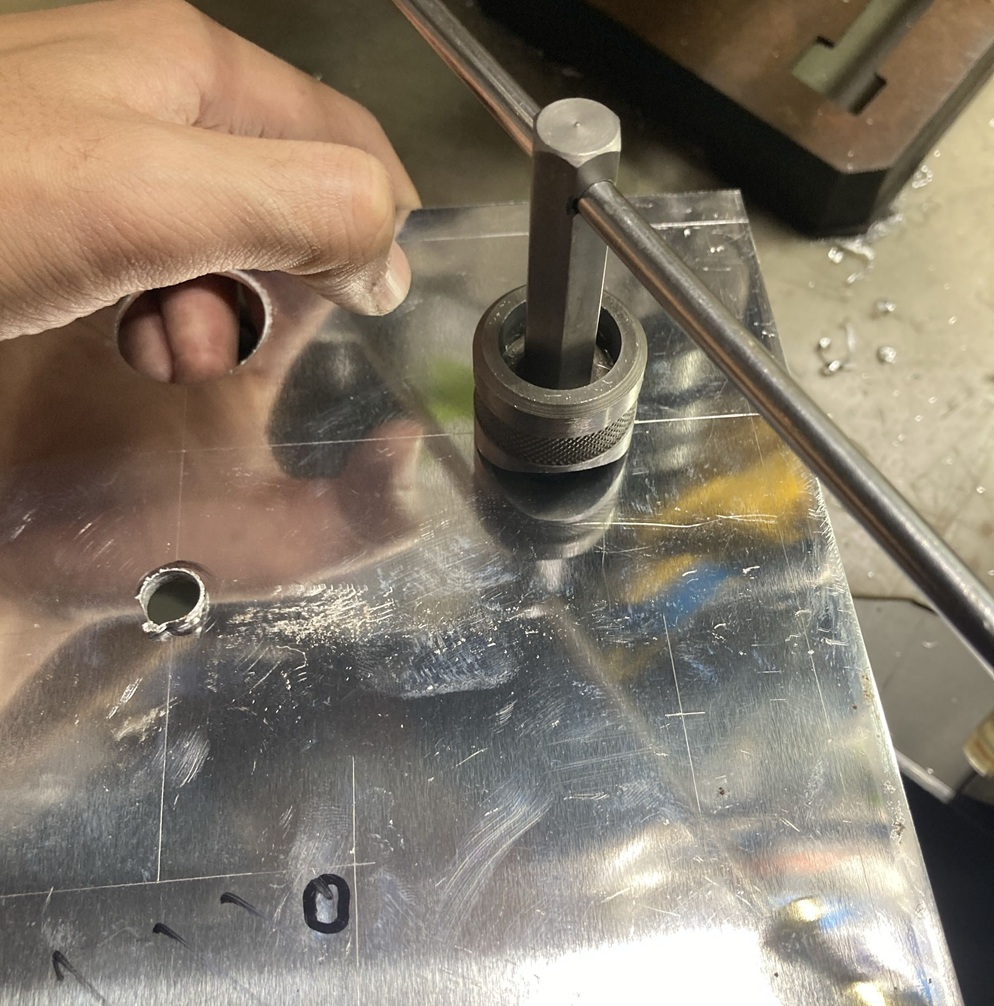

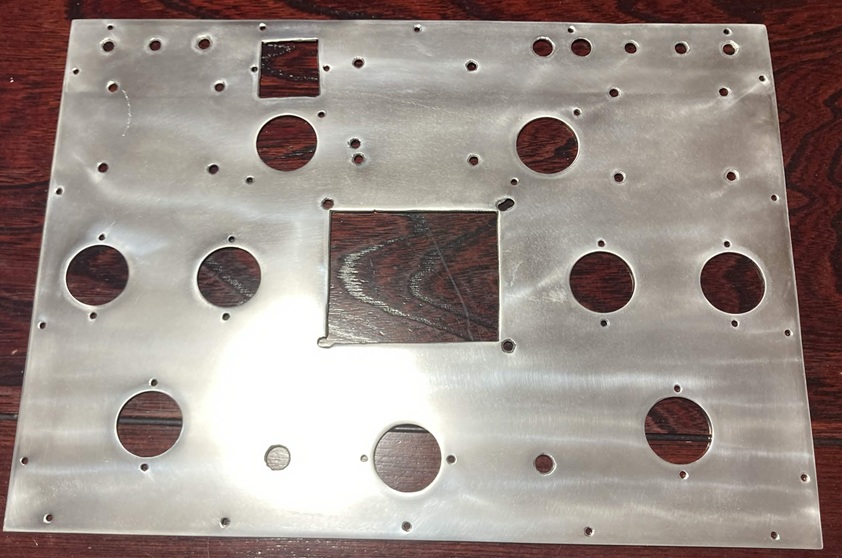

アルミ板は2mm厚でamazonで購入して、ジグソーでカットして真空管用穴あけパンチで穴あけ。

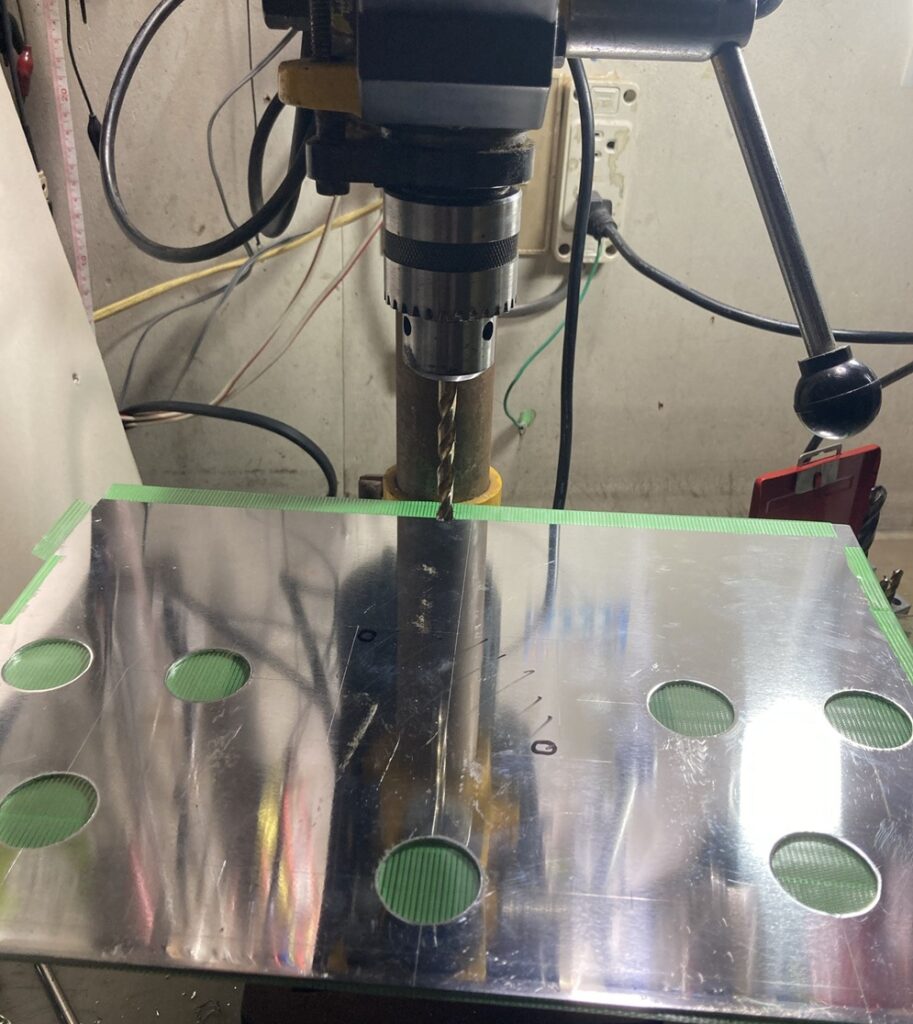

その他に穴はボール盤で開けました。
アルミは塗装無しでも大丈夫ですが今後のことも考えて表面処理することにしました。

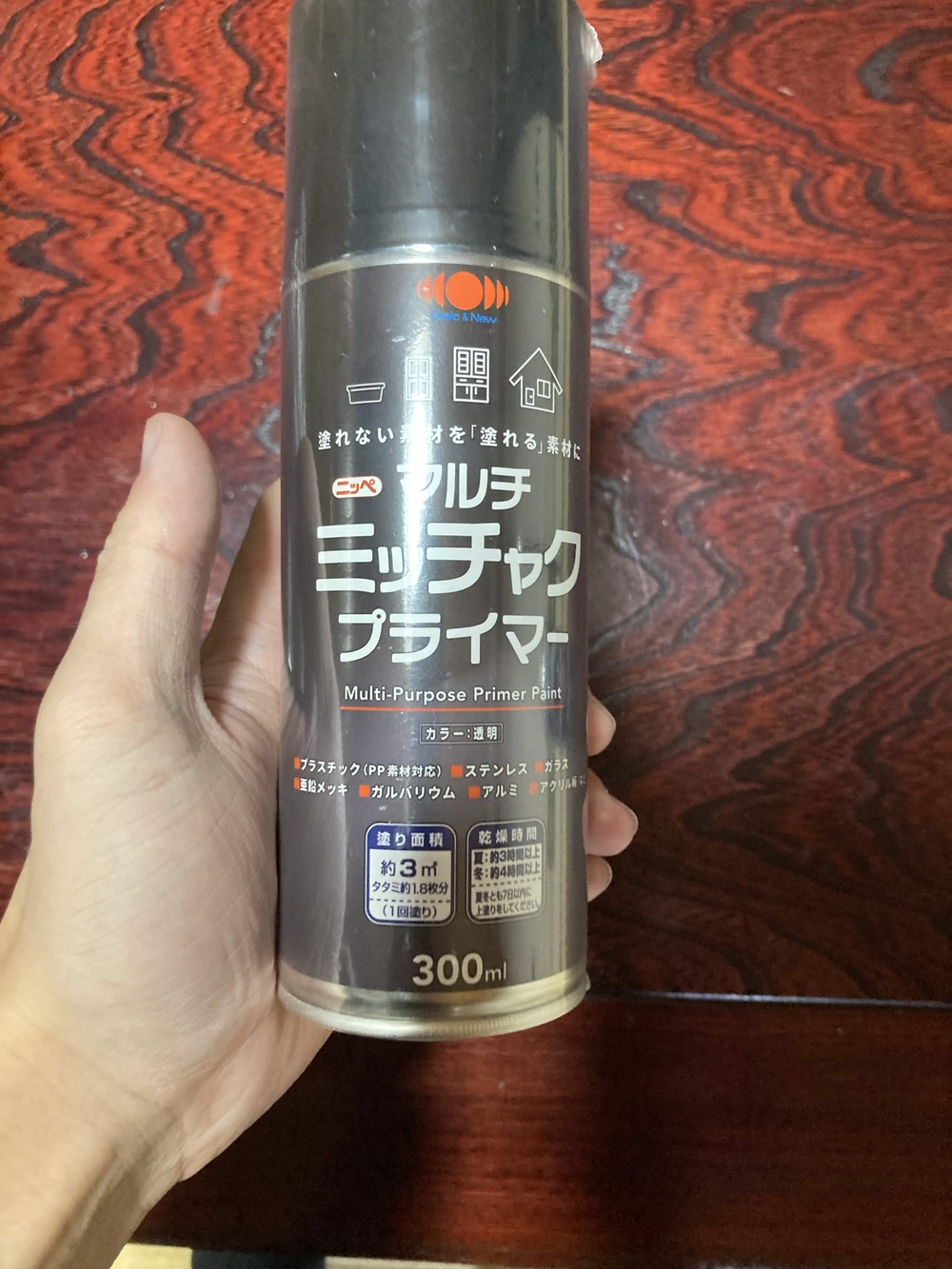

そのままでは塗装が乗らないのでミッチャクロンを吹いてからのウレタン塗装&磨きです。

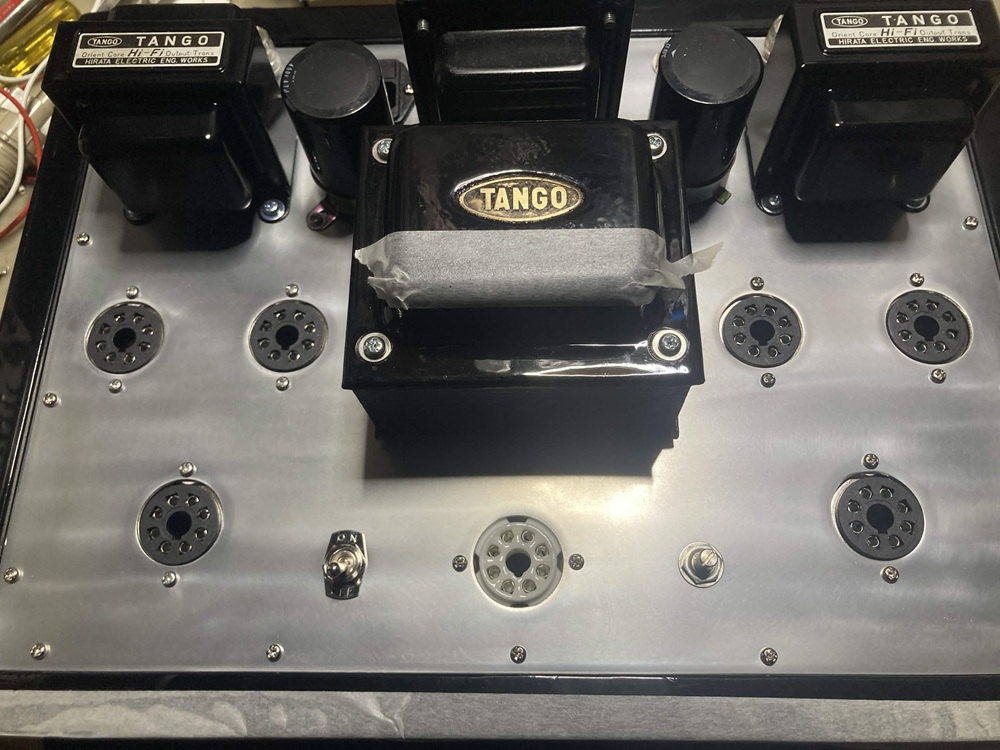

トランスとソケットとスイッチ類を配置します。ソケットは下からにしました。
整流管のソケットだけ耐熱性を考えてセラミックにしています。
このセラミックソケットが日本橋のシリコンハウスで買ったのですが、ソケットと止める金具が固定されていなくて取り付け方がわかりませんでした。（適当につけた）
わかる人いれば教えてください。

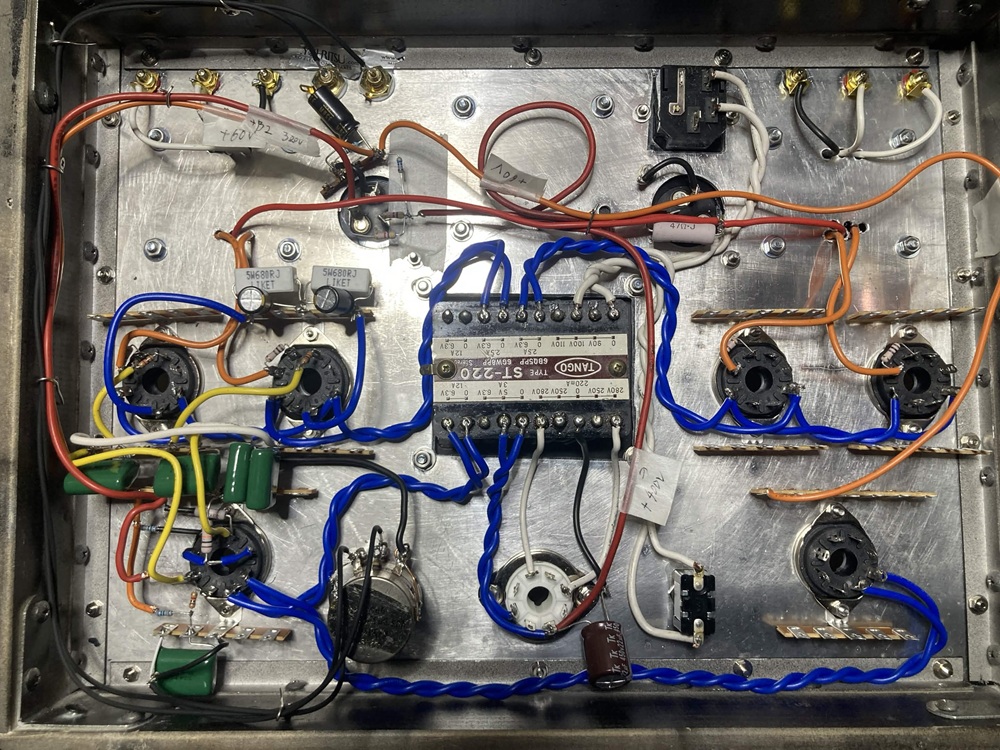

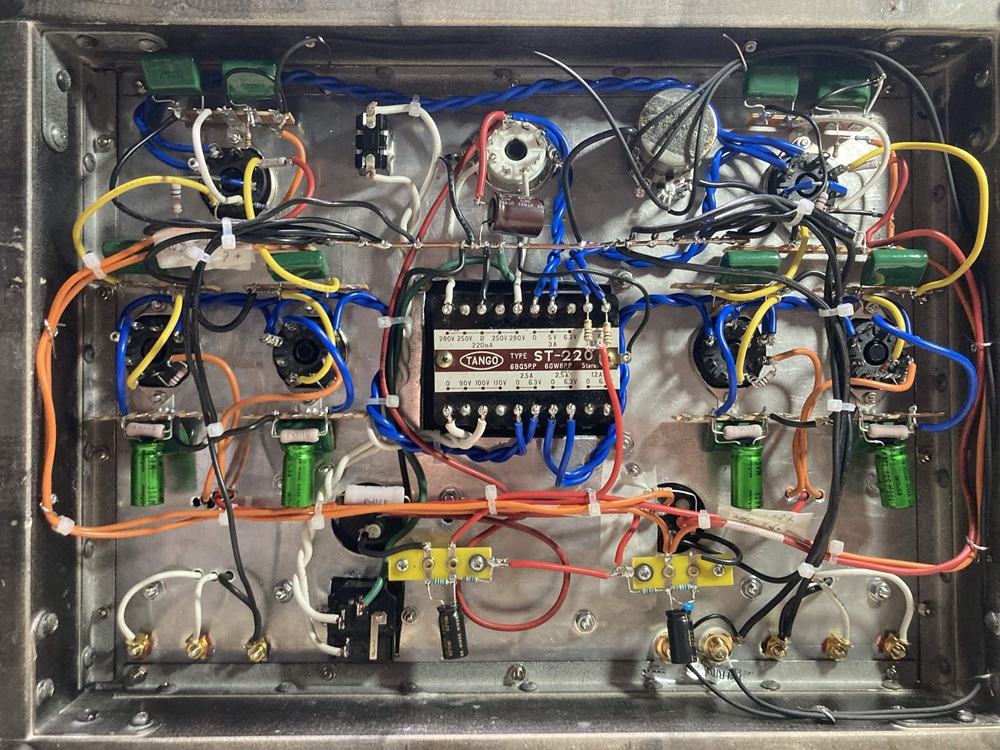

配置は初め、シャーシgndにしようと思っていましたが途中で気が変わりバスグランド方式にしました。
VAケーブルの単芯を取り付けてそこに、流れる電流の少ない順にトランスの0vに向かうようにしています。ハムノイズ対策ですね
ヒーターは交流のままにしたのでツイストして配線(もうちょい捻った方が良かったかも？)
交流電源とDC電源、信号線が並行にならないようにも工夫してます。（ガバガバ）
4.測定
回路図にも実測値を書きましたがここで再計算
B1電源電圧： 290V
6V6 カソード電圧： 左 18.5V / 右 18.5V
LTP テール電圧： 55V
6v6カソード抵抗は510Ωなのて
ここから計算される6V6のプレート損失は約9.17W。6V6の最大定格（12W）に対して「約76%」という、発熱を抑えつつ最も音が太くなる最高のスイートスポットにドンピシャで収まりました。

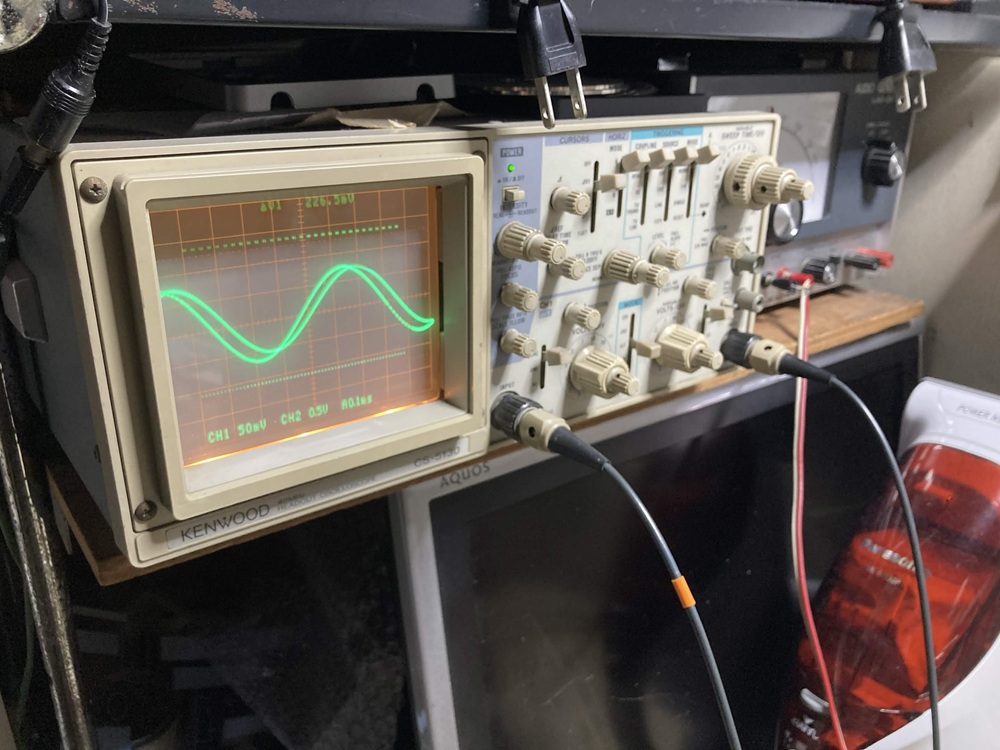

オシロスコープで正弦波を入力しても、非常に綺麗な波形が確認できました。
5.感想
にしてもlm3886の時もそうでしたけど、電源入れるときはめっちゃ怖かったです。
ﾎﾞﾝとはならないでしょうけど、やはり自分のことは信用ならないものです。
今回大きなトラブルもなく1発で成功しました。
ボリュームが逆になってて直しましたが….
ソケットがちょっと甘いみたいでちゃんときがむいたら交換します。安物買ったせいですね。
今後nfbを追加したいと思います。6v6はnfbありきで組むのが一般的みたいです。
スイッチでon/offを切り替えできるようにできればなと思ってます。
あとやっぱり初段無しなので、出力が小さいのでプリアンプも作りたいですね
小さいといっても家で聴く分には大きいくらいです
